Ombre sans danger
- La sécurité électrique : le respect rigoureux des normes NF C 15-100 garantit une protection indispensable contre les mauvaises surprises.
- Le branchement isolé : un disjoncteur divisionnaire spécifique évite de plonger tout le foyer dans le noir.
- La boîte étanche : une protection IP55 garde les fils électriques bien au sec malgré les grosses averses ou l’humidité.
L’installation d’un store banne motorisé est un projet qui apporte un confort incomparable à votre espace extérieur, transformant une terrasse exposée en un véritable prolongement de votre pièce de vie. Cependant, la réussite de ce projet ne repose pas uniquement sur le choix de la toile ou de la structure, mais essentiellement sur la qualité du raccordement électrique. La foudre et les surtensions détruisent chaque année des milliers de moteurs de stores mal protégés. Vous devez impérativement dédier un disjoncteur à cette installation pour isoler le circuit extérieur du reste de la maison. La norme NF C 15-100 impose l’usage d’un interrupteur différentiel de 30 mA pour garantir votre sécurité. Les propriétaires qui négligent ces règles prennent des risques inutiles pour leurs équipements et leurs proches.
Sécurité et conformité aux normes électriques
Avant même de manipuler le moindre tournevis, il est crucial de comprendre l’environnement réglementaire français. La norme NF C 15-100 est le texte de référence qui régit toutes les installations électriques domestiques. Pour un store banne, elle stipule que tout équipement extérieur doit être protégé contre les contacts indirects. Cela signifie qu’en cas de défaut d’isolement du moteur, le courant doit être coupé instantanément avant qu’un utilisateur ne puisse être électrocuté. L’humidité extérieure, la pluie battante et même la condensation matinale augmentent considérablement les risques de fuite de courant.
Le circuit doit être protégé par un interrupteur différentiel de type AC ou A, présentant une sensibilité de 30 milliampères. En plus de ce différentiel, un disjoncteur divisionnaire spécifique est obligatoire. Ce dernier a pour rôle de protéger le moteur contre les surcharges et les courts-circuits. Ne jamais brancher un store banne sur une prise de courant classique destinée à l’électroménager ou à l’éclairage intérieur. Un circuit dédié permet également d’intervenir sur le store pour une maintenance ou un nettoyage sans avoir à couper l’électricité dans toute la maison.
Découvrez plus d’infos pour choisir un store banne à Vénissieux
Préparatifs et choix du matériel adéquat

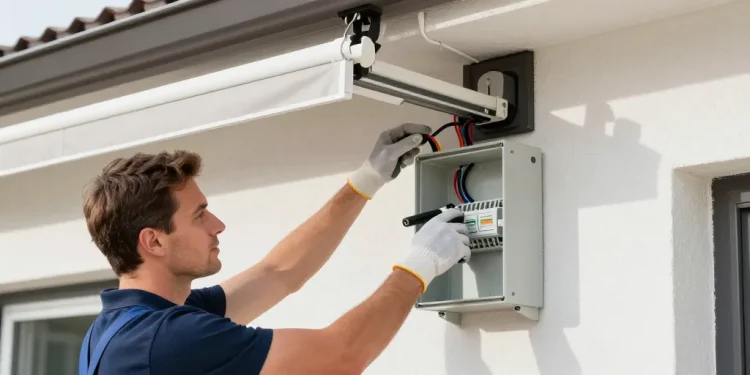

Les électriciens professionnels utilisent exclusivement des outils isolés pour manipuler les fils sous tension, et vous devriez faire de même. Vous devez également installer une boîte de dérivation étanche bénéficiant d’un indice de protection IP55 minimum. La façade d’une maison subit les assauts de la pluie et de l’humidité en permanence : une infiltration infime suffit à provoquer un arc électrique ou à court-circuiter tout votre tableau général de protection.
La sélection des conducteurs est tout aussi importante. Pour une installation standard, on utilise généralement un câble de type H07RNF ou équivalent, capable de supporter les variations de température et les rayons ultra-violets s’il est exposé. La section des fils doit être de 1,5 millimètre carré. Un câble 3G1.5 (Phase, Neutre, Terre) suffit pour un moteur radio, tandis qu’un câble 4G1.5 ou 5G1.5 est nécessaire pour une commande filaire déportée.
- 1/ Tournevis isolés : ces outils préviennent les chocs électriques durant le serrage des bornes automatiques ou des dominos.
- 2/ Gaines ICTA : ces tubes protègent les fils électriques contre les frottements mécaniques et les éventuels rongeurs dans les parois ou les combles.
- 3/ Boîte de dérivation étanche : cet élément centralise les connexions tout en les gardant au sec durant les orages les plus violents.
- 4/ Multimètre : cet appareil est indispensable pour vérifier l’absence de tension avant toute manipulation et pour tester la continuité du circuit.
| Largeur du store | Puissance absorbée | Intensité nominale | Couple de levage |
|---|---|---|---|
| Moins de 4 mètres | 120 Watts | 0,55 Ampères | 25 Newton-mètre |
| De 4 à 6 mètres | 240 Watts | 1,10 Ampères | 40 Newton-mètre |
| Plus de 6 mètres | 380 Watts | 1,65 Ampères | 70 Newton-mètre |
| Modèles double pente | 450 Watts | 2,00 Ampères | 85 Newton-mètre |
Le raccordement pas à pas d’un moteur filaire
Le branchement d’une commande filaire demande une attention particulière car elle implique la gestion du sens de rotation via un inverseur mural. Les moteurs classiques disposent de quatre fils. Vous devez respecter scrupuleusement le code couleur universel pour éviter de détériorer les composants internes ou les fins de course mécaniques du système. Le raccordement s’effectue idéalement à l’intérieur d’un boîtier mural étanche ou dans une boîte de dérivation située derrière l’interrupteur.
Commencez par relier le fil bleu, qui correspond au neutre, directement au neutre de votre alimentation générale. Ensuite, connectez le fil vert et jaune à la borne de terre. C’est ce conducteur qui assure votre sécurité en cas de défaut. Les deux fils restants, souvent un noir et un marron, correspondent aux deux phases de commande : l’une pour l’ouverture, l’autre pour la fermeture. Ces fils se branchent sur les sorties de votre interrupteur de store. Si après l’installation vous constatez que le store descend quand vous appuyez sur la flèche du haut, il suffit d’inverser ces deux fils sur l’interrupteur.
La technologie radio et les systèmes sans fil
Le branchement d’un moteur radio simplifie grandement la logistique car vous n’avez pas besoin de tirer des câbles entre le moteur et un bouton de commande physique à l’intérieur. La phase doit être alimentée en permanence sur le secteur pour que la carte électronique de réception, située dans le tube du store, reste active et prête à recevoir les ordres de la télécommande. Cette solution est selon moi la plus intelligente pour éviter de percer les murs intérieurs et préserver l’esthétique de votre décoration.
Pour un moteur radio, vous n’avez que trois fils à brancher : le bleu (neutre), le marron (phase permanente) et le vert-jaune (terre). Une fois sous tension, une procédure de jumelage spécifique au fabricant (souvent via une séquence de coupure de courant ou un bouton sur l’émetteur) permet d’appairer la télécommande au store. Vous programmerez ensuite les limites d’ouverture et de fermeture, appelées fins de course, directement depuis l’émetteur portatif. C’est une étape cruciale pour éviter que le moteur ne force sur les bras du store une fois la toile totalement tendue ou enroulée.
Automatisation et protection contre les intempéries
Un raccordement électrique complet inclut aujourd’hui souvent des capteurs climatiques. Les capteurs de vent, ou anémomètres, sont essentiels pour la pérennité de votre installation. Ils mesurent la vitesse des rafales et envoient un signal prioritaire de remontée dès que le seuil de sécurité est dépassé. D’un point de vue électrique, ces capteurs se branchent soit directement sur le bornier du moteur pour les modèles filaires, soit communiquent par ondes radio pour les versions plus modernes.
L’intégration d’un capteur solaire permet quant à elle de déployer automatiquement le store dès que la luminosité dépasse un certain seuil, protégeant ainsi vos meubles intérieurs des rayons UV et régulant la température de votre maison. Ces systèmes intelligents demandent une configuration précise mais contribuent grandement aux économies d’énergie en limitant l’usage de la climatisation en été.
Vérifications finales et mise en service
Une fois tous les branchements effectués, une phase de test rigoureuse est indispensable. Avant de refermer définitivement les boîtes de dérivation, vérifiez la solidité de chaque connexion. Un fil mal serré peut chauffer et provoquer un départ de feu. Utilisez votre multimètre pour confirmer que la tension est bien de 230 Volts aux bornes du moteur.
Le test de rotation reste l’étape la plus gratifiante. Faites sortir le store sur quelques centimètres, puis stoppez-le. Vérifiez qu’aucun bruit suspect ne provient du moteur ou des articulations. Profitez-en pour régler les fins de course avec précision : le store doit s’arrêter de lui-même avant que la mécanique ne soit sous une tension excessive. Vous terminerez toujours l’installation par l’application d’un joint de silicone de qualité autour de la sortie de câble en façade. Cette barrière supplémentaire empêche l’humidité de s’insérer par capillarité dans la gaine électrique ou derrière l’enduit de votre mur. Un raccordement bien réalisé garantit une utilisation fluide de votre terrasse pendant de nombreuses années.
